POMPA TRANSFER/POMPA PENGISI

Pompa transfer sering disebut juga dengan istilah pompa pengisi atau pompa pemindah atau pompa angkat. Fungsi pompa ini memindahkan air dari satu tempat ke tempat lain secara  otomatis ataupun dengan cara manual (On/Off).
Pompa bekerja secara otomatis dengan bantuan sensor elektroda ataupun dengan pelampung, sensor ini akan bekerja dengan mendeteksi level air. Jika level air turun (tangki kosong) pada level tertentu maka akan dideteksi oleh elektroda/pelampung kemudian memberi perintah supaya pompa hidup, dan apabila level air naik (tangki penuh) pada level tertentu maka akan dideteksi oleh elektroda/pelampung kemudian memberi perintah supaya pompa mati.
Pompa bekerja secara manual berarti pompa akan bekerja tanpa sensor. Hidup dan mati pompa berdasarkan tombol saklar on-off  yang ditekan oleh orang (operator).
Pompa yang menggunakan listrik 3 phase maka harus dilengkapi panel kontrol  untuk mengkontrol kerja pompa tersebut, sedangkan pompa yang menggunakan listrik 1 phase tidak harus menggunakan panel kontrol untuk mengkontrol kerja pompa.

2.1.     Pompa transfer atau pompa pengisi

Pompa transfer sering disebut juga dengan istilah pompa pengisi atau pompa pemindah atau pompa angkat. Fungsi pompa ini memindahkan air dari satu tempat ke tempat lain secara  otomatis ataupun dengan cara manual (On/Off).

 Pompa bekerja secara otomatis dengan bantuan sensor elektroda ataupun dengan pelampung, sensor ini akan bekerja dengan mendeteksi level air. Jika level air turun (tangki kosong) pada level tertentu maka akan dideteksi oleh elektroda/pelampung kemudian memberi perintah supaya pompa hidup, dan apabila level air naik (tangki penuh) pada level tertentu maka akan dideteksi oleh elektroda/pelampung kemudian memberi perintah supaya pompa mati.

Pompa bekerja secara manual berarti pompa akan bekerja tanpa sensor. Hidup dan mati pompa berdasarkan tombol saklar on-off  yang ditekan oleh orang (operator).

Pompa yang menggunakan listrik 3 phase maka harus dilengkapi panel kontrol  untuk mengkontrol kerja pompa tersebut, sedangkan pompa yang menggunakan listrik 1 phase tidak harus menggunakan panel kontrol untuk mengkontrol kerja pompa.

2.1.1.   Pompa transfer dari sumur dangkal ke ground tank/tower tank

Sumur dangkal mempunyai kedalaman kurang dari 8 meter (dari permukaan tanah ke level air). Pompa sumur dangkal biasanya menggunakan pompa tipe centrifugal end suction ukuran kecil.

Gbr.2.1.3.  Pompa transfer dari sumur dangkal (< 8 meter) ke ground/tower tank



2.1.2.   Pompa transfer dari sumur sedang ke ground tank/ tower tank

Sumur dengan kedalaman sedang adalah sumur yang mempunyai kedalaman antara 8 meter s/d  20 meter (diukur dari permukaan tanah ke level air). Pompa yang digunakan adalah tipe jet pump, disebut jet pump karena pada pompa ini ada alat tambahan dipasang pada sisi hisap dinamakan  ejector yang mempunyai fungsi untuk menambah daya dorong. Pada sisi hisap pompa jet pump mempunyai dua jalur pipa, satu jalur sebagai pipa hisap dan satu jalur lainnya sebagai pipa dorong yang berfungsi mengalirkan sebagian air dari pompa, mengalir turun menuju ejector kemudian kembali mendorong keatas melalui pipa hisap.

Gbr. 2.1.2. Pompa jet pump untuk transfer dari sumur sedang (8 - 20 meter) ke ground/tower tank.



               2.1.3.   Pompa transfer dari sumur dalam ke ground tank/tower tank

          Kategori  sumur dalam yaitu sumur yang mempunyai kedalaman diatas 20 meter (diukur dari permukaan tanah ke level air). Ada dua macam level air yang biasa digunakan sebagai acuan yaitu dinamyc water level (level air yang selalu berubah) dan static water level (level air yang tetap).

            Dinamyc water  level (DWL) adalah level air yang sudah stabil setelah dilakukan pumping test atau level air terdalam (dari permukaan tanah) yang terjadi pada musim kemarau.

       Static water level (SWT) adalah posisi level air terendah (dari permukaan tanah) sebelum dilakukan pumping test atau level air terendah yang terjadi pada musim hujan.

           Pengukuran level air untuk sumur dalam dapat dilakukan dengan menggunakan alat Water Level Meter.

            Untuk aplikasi sumur dalam, pompa yang digunakan adalah tipe celup (submersible deep well) yang mempunyai kemampuan tekanan atau pressure tinggi. Cara kerja pompa ini adalah mendorong air dari bawah ke atas sehingga tidak memerlukan pipa hisap.

            Gbr. 2.1.1.    Pompa deep well untuk transfer dari sumur dalam(≥ 20 meter) ke ground.

         2.1.4.   Pompa transfer dari ground tank ke tower tank

                    Aplikasi ini banyak dijumpai di gedung-gedung dan industri. Karena pada aplikasi ini diperlukan debit air yang besar dan juga tekanan yang tinggi maka ada dua tipe yang sesuai yaitu tipe end suction horisontal dan in-line vertical.

                     Untuk pompa tipe end suction horisontal sering digunakan untuk bangunan gedung/pabrik yang mempunyai ruang pompa cukup luas. Sedangkan pompa tipe in-line vertical sering digunakan untuk bangunan gedung/pabrik yang ruang pompa relatif sempit.

.Gbr.2.1.4.     Pompa transfer dari ground tank ke tower tank.

         2.1.5.   Pompa transfer pengisi  boiler

                Aplikasi pompa ini sebagai pengisi boiler dengan menggunakan air panas dengan temperatur antara 40^oC – 100^oC, sehingga pompa rentan terhadap kavitasi dan untuk menghindari kavitasi posisi tangki air diletakan lebih tinggi dari pompa. Pada aplikasi ini pompa yang digunakan adalah tipe in-line vertical multi stage karena pompa ini mempunyai tekanan yang tinggi dan juga NPSH yang relative kecil jika dibandingkan dengan tipe end suction.

                      Gbr.2.1.5.  Pompa transfer pengisi  boiler

A.1.Pompa Transfer tipe centrifugal horisontal "END SUCTION"

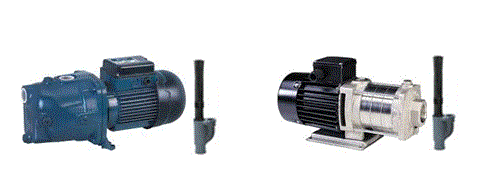

A.2.Pompa transfer tipe "JET PUMP"

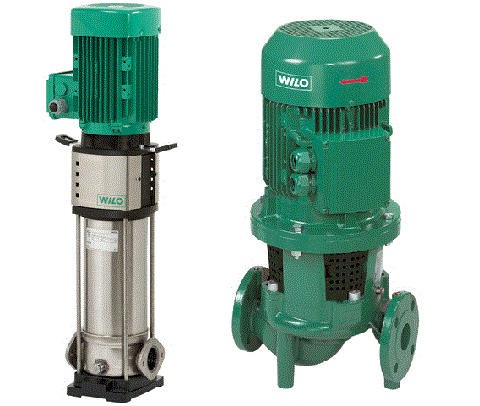

A.3.Pompa transfer tipe vertical "IN LINE"

A.4.Pompa transfer tipe Horisontal "SPLIT CASE"

A.5.Pompa transfer tipe Celup sumur dalam "DEEP WELL"

Pompa hydram, pompa tanpa listrik, cara membuat

Cara membuat pompa hydram (Pompa tanpa listrik) sbb :

Toko Pompa Online, Pumps Distributor, Ebara, Wilo, CNP, Grundfos, Torishima, KSB, Kirloskar, Total Head, NPSH, Kavitasi

A. POMPA TRANSFER/POMPA PENGISI
A.1.Pompa transfer tipe centrifugal Horisontal "END SUCTION"

A.2.Pompa transfer tipe "JET PUMP"

A.3.Pompa transfer tipe Vertical "IN LINE"

A.4.Pompa transfer tipe Horisontal "SPLIT CASE"

A.5.Pompa transfer tipe "SUBMERSIBLE DEEP WELL" untuk sumur dalam

A.6.Panel kontrol pompa transfer

Pompa transfer/pompa pengisi digunakan untuk memindahkan air dari satu tempat ke tempat lain. Untuk menghemat listrik dan menjaga supaya pompa tahan lama maka pompa harus dilengkapi sistem otomatis.
Cara kerja pompa secara otomatis adalah jika tanki penampung kosong maka pompa otomatis akan hidup dan jika tanki sudah penuh maka pompa otomatis akan mati.

A.6.1.Pompa industri (listrik 3PH/380V)
Sistem otomatis pompa menggunakan panel kontrol yang dilengkapi dengan sensor electroda, atau gabungan antara pressure switch/pressure transmitter & motorize valve (biasanya untuk transfer air dengan jarak yang jauh > 1km)

A.6.2.Pompa rumah tangga (listrik 1PH/220V)
Sistem otomatis cukup menggunakan sistem radar (sistem pelampung non stik).



B. POMPA BOOSTER/POMPA DISTRIBUSI
B.1.Pompa booster "VARIABLE SPEED" dg pompa tipe "In Line Vertical"

B.2. Pompa booster "VARIABLE SPEED" dg pompa tipe "End Suction Horisontal"

B.3.Pompa booster "FULL SPEED" dg pompa tipe "In Line Vertical"

B.4.Pompa booster "FULL SPEED" dg pompa tipe "End Suction Horisontal"

B.5.Pompa booster "SINGLE PUMP"

C.POMPA HIDRAN/POMPA PEMADAM NFPA 20Std
C.1.Pompa "HYDRANT ELECTRIC MOTOR" lengkap dengan "Panel Kontrol" (NFPA 20Std)

C.2.Pompa "HIDRANT DIESEL ENGINE" lengkap dengan "Panel Kontrol" (NFPA 20Std)

C.3.Pompa "JOCKEY" lengkap dengan "Panel Kontrol" (NFPA 20Std)

Pump Energy Audit, LCC & Service Contract

Pump energy audit, Life cycle cost analisys & Service contract

Silahkan Klik dibawah ini..

Free download Software calculator "Total head & Cavitation"

Free!!...Software Calculator : Total Head,NPSH,Cavitation,Diameter pipa...Download dari link ini..

Fungsi dan kelebihan sofware calculator diatas diantaranya :
1.Untuk menentukan Total head pompa (H), sekaligus mengetahui power pompa P2
2.Untuk mengecek/mengetahui apakah pompa terjadi kavitasi atau tidak.
3.Ada 8 konfigurasi pilihan sistem pemipaan yang diperjelas dg sket drawing
4.Untuk menetukan diameter pipa
5.Untuk mengecek/mengetahui velocity yang ideal (dg mencoba input diameter pipa
   yg berbeda), sehingga didapat hasil Total head atau power pompa yang optimal.
6.Mudah dipahami dan dioperasikan, karena semua data (jenis pipa,
   friction losses fitting,  konstanta Hazen William, tekanan vaporasi, dll)
   sudah  dimasukan ke sheet data base.

Total head, friction loss, NPSH, Kavitasi

Gratis!!..Software Calculator Total Head, NPSH, Kavitasi...Download dari Link ini..

Fungsi dan kelebihan sofware calculator diatas diantaranya :
1.Untuk menentukan Total head pompa (H), sekaligus mengetahui power pompa P2
2.Untuk menentukan NPSH atau mengecek apakah pompa terjadi kavitasi atau tidak.
3.Ada 8 konfigurasi pilihan sistem pemipaan yang diperjelas dg sket drawing
4.Untuk menentukan diameter pipa
5.Untuk mengecek/mengetahui velocity yang ideal (dg mencoba input diameter pipa
   yg berbeda), sehingga didapat hasil Total head atau power pompa yang optimal.
6.Mudah dipahami dan dioperasikan, karena semua data (jenis pipa,
   friction losses fitting,  konstanta Hazen William, tekanan uap, dll)
   sudah  dimasukan ke sheet data base.

B.5    Total head pompa

               Yang dimaksud total head pompa adalah kemampuan tekanan maximum pada titik kerja pompa, sehingga pompa tersebut mampu mengalirkan air dari satu tempat ke tempat lainnya. Beberapa parameter yang diperlukan untuk menentukan total head pompa diantaranya yaitu friction loss pipa, friction loss fitting & valve, pressure drop peralatan mechanical, dan geodetic head.

         B.5.1.   Friction loss pipa

                     Friction loss pipa terjadi karena disebabkan gesekan antara air dengan permukaan dalam pipa, sehingga menimbulkan gaya gesek dan gaya gesek inilah yang meyebabkan hambatan pada tekanan pompa. Besarnya friction loss pipa tergantung dari jenis material, diameter, dan panjang pipa.

                     Dengan menggunakan pendekatan metode Hazen William maka formulasi untuk menentukan  besarnya friction loss adalah sebagai berikut,

           B.5.2 Friction fitting & valve

                           Friction loss fitting & valve yaitu gaya gesek yang disebabkan karena gesekan antara air dengan fitting & valve (elbow, tee, check valve, butterfly valve, globe valve, dll), dan gaya gesek ini menyebabkan hambatan tekanan pompa. Besarnya friction loss ini tergantung dari diameter, tipe, dan jumlah fitting & valve.

                     Dengan menggunakan pendekatan metode Hazen William maka formulasi untuk menentukan  besarnya friction loss adalah sebagai berikut,

                     H_f  fitting = (h_f1 x juml fitting)+(h_f2 x juml fitting)

                     dimana :

                     H_f  fitting : Jumlah total friction loss pipa    …. m

                     h_f1 : friction loss fitting dg dia. (x) mm        …. m

                     h_f2 : friction loss fitting dg dia. (y) mm        …. m

         B.5.3    Pressure drop peralatan mechanical

                     Peralatan mechanical yang biasa digunakan pada sistem pompa dan pemipaan adalah seperti Y strainer, filter air, air handling unit (AHU), chiller, tanki air panas, dll. Masing-masing dari peralatan tsb. sudah ditentukan nilai pressure dropnya oleh pabrik pembuat yaitu antara 1m s/d 15m.



         B.5.4    Geodetic head (Hg)

                     Geodetic head adalah ketinggian vertical dari titik tertinggi pipa suction ke titik tertinggi pipa discharge. Geodetic head merupakan parameter penting dan  nilainya pasti sehingga tidak boleh diperkirakan.

           B.5.5.  Suction head (Hs)

                       Suction head adalah ketinggian hisap pompa dari level air ke titik tertinggi pipa suction. Ketinggian hisap pompa ditentukan berdasarkan kemampuan hisap maximal suatu pompa yaitu ketinggian hisap dengan memperhatikan bahwa tidak akan terjadi kavitasi pada pompa tsb. Suction head ada 2 macam yaitu negative suction dan positif suction.

                     Negative suction (Gbr. B.5.5a.) yaitu jika level air berada dibawah pompa, dan positif suction (Gbr. B.5.5b.) yaitu   jika level air berada diatas pompa.



            B.5.6. Diameter pipa & velocity

                    Diameter pipa & velocity merupakan 2 parameter yang tidak terpisahkan dan formulasinya dapat ditulis sebagai berikut :

                     Q = V x A                      A = (лd²)/4

                     dimana :

                     Q   : debit pompa                          …..  m³/jam

                     V   : kecepatan  air                        ......  m/s

                     A   : luas penampang lubang pipa …..  mm²

                     d    : diameter dalam pipa                 …..  mm

                     л    : 3,14

                     Tidak ada batasan yang pasti untuk menentukan velocity, akan tetapi untuk mendapatkan Total Head pompa yang optimal maka batasan velocity yang ideal adalah 0,9m/s – 2m/s.

         B.5.7.   Menentukan total head

                           Formulasi total head adalah sebagai berikut :

                     Htot = Hf pipe + Hf fitting + Hpd + Hsf + Hg + Hs

                     dimana :

                     Hf pipe      : friction loss pipa

                     Hf fitting      : friction loss pipa & valve

                     Hpd           : pressure drop peralatan

                     Hsf            : safety factor

                     Hg             : geodetic head

                     Hs              : suction/riser  head

B.6.      Tinggi hisap maximum, Kavitasi & NPSH

  Batas tinggi hisap maximum suatu pompa perlu diperhatikan terutama saat tahap perencanaan, karena jika pompa bekerja diatas ketinggian hisapnya maka  pompa tidak bisa menghisap air atau mampu menghisap akan tetapi terjadi kavitasi sehingga performance pompa turun. Ada beberapa parameter yang  penting berkaitan dengan kemampuan hisap yaitu, NPSHr ,  NPSHa.

         B.6.1.   NPSHr

                     NPSHr atau NPSHrequired  (Net Positive Suction Head required) adalah pressure pompa pada sisi hisap yang nilainya ditentukan berdasarkan design pompa (inlet suction, impeler, dll). NPSHr bernilai positif sehingga bersifat menghambat kemampuan hisap pompa. Jika pompa dengan nilai NPSHr kecil berarti pompa tersebut mempunyai kemampuan hisap yang baik.  Nilai NPSHr bisa didapat dari kurva pada katalog pompa.

                     Untuk menentukan NPSHr sebaiknya tidak ditentukan pada titik kerja pompa, akan tetapi ditentukan pada titik kerja Qmax yaitu titik kerja pada kurva paling kanan, hal ini untuk memberikan factor keamanan (kemampuan hisap) yang cukup.



         B.6.2 NPSHa

                   NPSHa atau NPSHavailable (Net Positive Suction Head available) adalah pressure maximum pada sisi hisap yang bernilai positive. Nilai NPSHa ditentukan dari hasil perhitungan dengan tujuan untuk membandingkan dengan NPSHr sehingga dapat diketahui apakah pada pompa akan terjadi kavitasi atau tidak. Formula  NPSHa adalah sbb :

                     NPSHa  = Hb – Hf – Hv – Hsf – Hs

                     dimana :

                     Hb    : barometric head                   10,2 mtr

                     Hf     : friction loss pipa                   …. mtr

                                 friction loss fitting & valve  …. mtr

                                 pressure drop peralatan        …. mtr

                     Hv    :  vapour head (dari table)       …. mtr

                     Hsf   :  safety factor head                0,5 mtr

                     Hs     :  suction head/tinggi hisap     .... mtr

  B.6.3.      Kavitasi

Kavitasi adalah terjadinya gelembung-gelembung udara pada sisi hisap pompa yang disebabkan beberapa factor yaitu kedalaman hisap terlalu tinggi, diameter pipa hisap terlalu kecil, suhu air terlalu panas, penggunaan pompa didaerah yang terlalu tinggi (dipegunungan).

Kavitasi bisa menimbulkan kerusakan pada pompa terutama impeller dan rumah pompa sehingga menyebabkan performance pompa (Q &  H) turun drastis.

Syarat supaya pompa tidak terjadi  kavitasi maka harus memenuhi ketentuan sebagai berikut,

NPSHr < NPSHa

dimana :

NPSHr   : nilai NPSH dari data pompa       …. mtr

NPSHa   : nilai NPSH hasil perhitungan      …. mtr

Jadi nilai NPSHa ditentukan untuk memberikan batasan/persyaratan nilai NPSHr maximum yang dimiliki suatu pompa.

Jika pada system pompa terjadi kavitasi, maka ada beberapa metode untuk mencegah kavitasi adalah sebagai berikut :

-    Ketinggian hisap diperpendek atau dirubah menjadi positif suction.

-    Diameter pipa hisap diperbesar.

-    Temperatur air diturunkan.

-    Menggunakan pompa dengan NPSHr yang kecil.

         B.6.4.   Tinggi hisap maximum

                     Kemampuan tinggi hisap maximum suatu pompa dapat ditentukan, setelah data NPSHr dan data-data lainya diketahui. Untuk menentukan tinggi hisap maximum ini harus dipertimbangkan tidak akan terjadi kavitasi pada pompa. Formulasi untuk menentukan tinggi hisap maximum adalah sebagi berikut :

                     Hs.max = Hb – Hf – Hv – Hsf – NPSHa

                     NPSHa = NPSHr

                     dimana :

                     Hs.max   : tinggi hisap maximum           …. mtr

                     Hb          : barometric head                    10,2 mtr

                     Hf           : friction loss pipa                    …. mtr

                                      friction loss fitting & valve   …. mtr

                                      pressure drop peralatan         …. mtr

                     Hv          : vapour head (dari table)        …. mtr

                     Hsf         : safety factor head                 0,5 mtr

                     Hs           : suct head/tinggi hisap max    …. mtr

Shaft seal (Cartridge seal, traditional seal), gland packing, pompa paralel, pompa seri

B.3.Shaft seal
Fungsi utama dari shaft seal adalah mencegah terjadinya kebocoran air melalui poros pompa pada saat pompa hidup/mati.

B.3.1. Mechanical shaft seal
Mechanical shaft seal mempunyai tiga komponen utama yaitu :
1.Komponen statik (tidak berputar) yang material terbuat dari karet
2.Komponen dinamik yang materialnya terbuat dari carbon, ceramic, silicone carbide atau tungsten carbide
3.Komponen penekan yaitu berupa spring
Ada dua macam mechanical shaft seal yaitu cartridge seal (built up) dan tradisional seal (terurai)

B.3.1.1.Cartridge seal
Cartridge seal merupakan mechanical seal yang semua komponennya sudah dirakit oleh pabrik (built-up) dan berbentuk compact.
Kelebihan dari cartridge seal adalah mudah untuk menggantinya jika terjadi kerusakan karena mencopot dan memasangnya dapat dilakukan dari luar pompa. Sedangkan kekurangannya adalah tidak bisa dilakukan penggantian perkomponen sehingga harga beli cartridge ini relative lebih mahal..

B.3.1.2.Tradisional seal
Tradisional seal merupakan jenis mechanical seal yang komponen-komponennya terurai satu denga lainnya.
Kelebihan mechanical seal jenis ini adalah jika terjadi kerusakan dari salah satu komponen maka hanya komponen tsb yang diganti sehingga harganya relative murah. Sedangkan kekurangannya adalah jika terjadi kerusakan maka perlu waktu lama untuk penggantian mechanical seal, karena untuk mencopot mechanical seal harus membongkar rumah pompa dan impeller.

B.3.2.Gland packing
Shaft seal jenis ini sangat sederhana sekali yaitu materialnya terbuat dari asbestos, graphite ataupun acrilic dan pemasangannya cukup dililitkan pada poros pompa, sehingga pompa yang menggunakan gland packing akan mengalami kebocoran/rembesan air terus menerus.
Keuntungan dari gland packing yaitu harganya murah, sedangkan kerugiannya yaitu air akan selalu bocor/keluar melalui gland packing

B.4. Rangkaian pompa

B.4.1. Rangkaian pompa Seri
Tujuan pompa dipasang secara seri adalah untuk meningkatkan tekanan pada jaringan pipa. Syarat utama jika pompa akan dipasang seri adalah pompa-pompa tsb. minimal harus mempunyai kapasitas/debit yang sama (Q1 = Q2 = Q3 dst .....). sedangkan tekanan pompa diijinkan bervariasi. Jadi hasil pompa yang dipasang seri adalah sebagai berikut,

Qseri = Q1 = Q2 = Q3 dst ..... dan
Hseri = H1 + H2 + H3 dst .....

B.4.2. Rangkaian pompa Paralel
Tujuan dari pompa yang dipasang secara paralel adalah untuk menambah kapasitas/debit air dan untuk menghemat listrik dengan mengatur hidup/mati pompa sesuai dengan debit air yang diperlukan.
Syarat utama jika pompa akan dipasang paralel adalah semua pompa harus mempunyai tekanan yang sama (H1 = H2 = H3 dst .....), sedangkan kapasitas pompa bisa bervariasi. Jadi hasil pompa yang dipasang secara paralel adalah sebagai berikut,

Qparalel = Q1 + Q2 + Q3 dst ..... dan
Hparalel = H1 = H2 = H3 dst .....

Rangkaian pompa paralel sering digunakan untuk aplikasi sistem pompa booster, yang tujuan utama sistem pompa booster adalah melayani kebutuhan debit air yang bervariasi untuk setiap waktu, sehingga pompa-pompa akan hidup/mati sesuai dengan debit air yang diperlukan dan hal ini berarti pemakaian listrik dapat dihemat.
